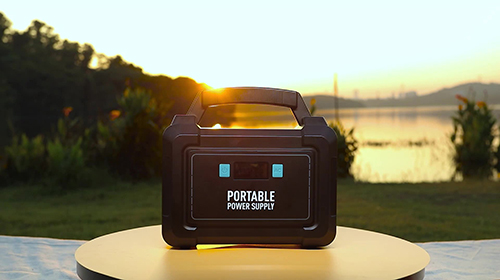

便携式储能电源，简称“户外电源”，是一种能采用内置高密度锂离子电池来提供稳定交、直流的电源系统，有大容量、大功率、安全便携的特点。其带电容量通常为0.2-2kWh，同时具有更大的输出功率100-2200W，配有 AC、DC、Type-C、USB、PD等多种接口，可匹配市场上各类主流电子设备。主要使用场景包括户外出游、应急救灾、医疗抢险、户外作业等。

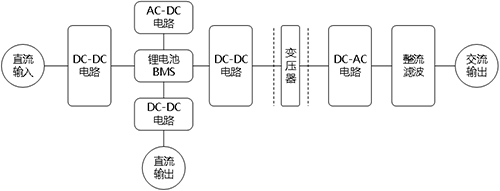

其典型原理图如下：
可以看出整个应用电路分为几个部分，每个部分都是相对独立的应用场景，具体分解如下。
AC-DC充电部分，将民用交流电转换为直流电压给储能电池充电，和PD开关电源原理类似，普遍采用快充方案。

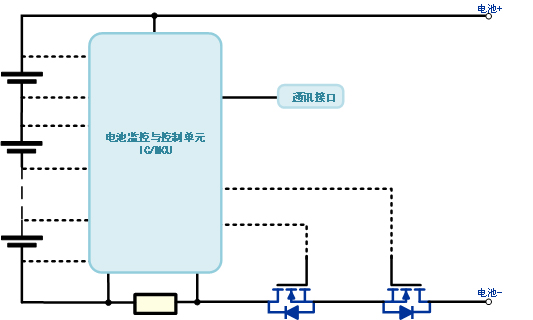

BMS锂电池保护部分，储能电源的电池为锂电池，一般用多节三元锂或者磷酸铁锂并联加串联的连接方式，电池电压可以为12V、24V、36V、48V等多种选择，通常会用到30-100V的Trench&SGT MOSFET进行充放电保护。

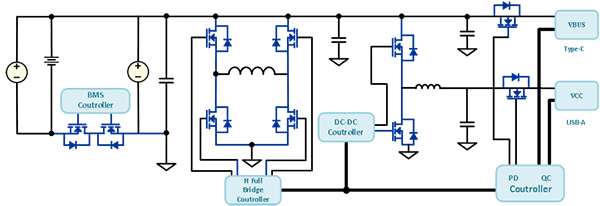

DC-DC升降压部分，这部分是将电池直流电转换成5V、9V、12V、15V、20V等电压满足Typ-C、USB、车充、DC输出等多种连接口方式的输出，通常会用到30-100V SGT MOSFET。

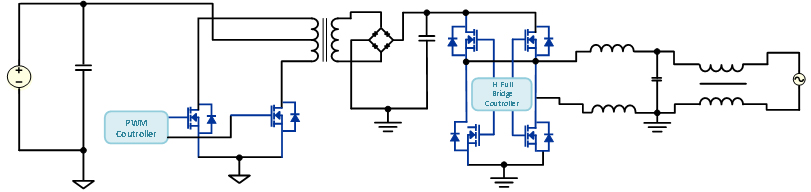

DC-AC逆变部分，是将电池直流电压升压逆变为民用交流电，满足常用家用电器的用电需求。
无锡商甲半导体设计团队凭借技术优势，根据每个模块的特点，在各功能模块上都设计了相匹配的MOSFET可供选型，比如BMS应用更注重MOSFET的过大电流能力和抗短路能力；DC-DC升降压应用更注重MOSFET的高频开关特性以及续流特性；逆变高压MOSFET则不仅要低内阻，低栅电荷，还要求较好的EMI兼容性。
| 应用模块 | Product Name | Technology | Package | Configuration | ESD | VDS_Max (V) | ID_Max(A) | VGS(th)_Typ (V) | VGS_Max(V) | RDSON(mΩ)@VGS=10V | RDSON(mΩ)@VGS=4.5V | RDSON(mΩ)@VGS=2.5V | Status | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | Max | Typ | Max | Typ | Max | |||||||||||
| BMS DC-DC DC-AC | SJD30N080 | Trench | TO-252 | N | NO | 30 | 40 | 1.5 | ±20 | 7.5 | 10.0 | 11.0 | 16.0 | Active* | ||
| SJM30N055 | Trench | PDFN3X3-8L | N | NO | 30 | 40 | 1.5 | ±20 | 6.0 | 8.0 | 8.0 | 11.0 | Active | |||
| SJD30N036 | Trench | TO-252 | N | NO | 30 | 90 | 1.6 | ±20 | 3.6 | 5.0 | 5.0 | 7.5 | Active* | |||
| SJD30N030 | Trench | TO-252 | N | NO | 30 | 109 | 1.5 | ±20 | 3.0 | 3.6 | 5.0 | 6.5 | Active | |||
| SJH30N025 | Trench | PDFN5X6-8L | N | NO | 30 | 89 | 1.6 | ±20 | 2.5 | 3.1 | 3.5 | 4.6 | Active | |||
| SJH40N042 | Trench | PDFN5X6-8L | N | NO | 40 | 67 | 1.6 | ±20 | 4.2 | 5.3 | 5.3 | 6.9 | Active | |||
| SJD40N022 | Trench | TO-252 | N | NO | 40 | 125 | 1.7 | ±20 | 2.8 | 3.6 | 4.1 | 5.5 | Active | |||
| SJD045N04 | SGT | TO-252 | N | NO | 40 | 75 | 1.6 | ±20 | 5.2 | 6.5 | 6.7 | 10.0 | Active** | |||
| SJH023N04 | SGT | PDFN5X6-8L | N | NO | 40 | 100 | 1.6 | ±20 | 2.3 | 3.2 | 3.0 | 4.0 | Active** | |||
| SJH015N04H | SGT | PDFN5X6-8L | N | NO | 40 | 180 | 2.7 | ±20 | 1.5 | 2.0 | Active* | |||||
| SJD100N06 | SGT | TO-252 | N | NO | 60 | 35 | 1.6 | ±20 | 10.0 | 13.0 | 13.0 | 18.0 | Active* | |||
| SJM100ND06 | SGT | PDFN3X3-8L | N+N | NO | 60 | 20 | 1.6 | ±20 | 10.0 | 13.0 | 13.0 | 18.0 | Active* | |||
| SJH075N06 | SGT | PDFN5X6-8L | N | NO | 60 | 40 | 1.6 | ±20 | 7.5 | 9.5 | 9.5 | 12.0 | Active** | |||
| SJH042N06 | SGT | PDFN5X6-8L | N | NO | 60 | 88 | 1.8 | ±20 | 4.7 | 6.2 | 6.8 | 9.0 | Active* | |||
| SJH015N06 | SGT | PDFN5X6-8L | N | NO | 60 | 250 | 1.8 | ±20 | 1.5 | 2.0 | 1.8 | 2.5 | Active* | |||
| SJ020N085 | SGT | TO-220 | N | NO | 85 | 260 | 2.8 | ±20 | 2.4 | 3.2 | Active* | |||||
| SJD080N10 | SGT | TO-252 | N | NO | 100 | 80 | 2 | ±20 | 8.0 | 9.5 | 10.0 | 13.0 | Active* | |||
| SJ045N10 | SGT | TO-220 | N | NO | 100 | 138 | 3 | ±20 | 4.6 | 6.0 | Active* | |||||
| SJ035N10 | SGT | TO-220 | N | NO | 100 | 127 | 3 | ±20 | 4.2 | 5.5 | Active | |||||
| SJH035N10 | SGT | PDFN5X6-8L | N | NO | 100 | 150 | 3 | ±20 | 3.0 | 4.0 | Active | |||||
| PFC AC-DC DC-AC | SJF65R380 | SJ | TO-252 | N | NO | 650 | 10 | 4 | ±20 | 300.0 | 380.0 | Active** | ||||
| SJF65R380 | SJ | TO-220F | N | NO | 650 | 10 | 4 | ±20 | 300.0 | 380.0 | Active** | |||||
| SJF65R130 | SJ | TO-220F | N | NO | 650 | 25 | 4 | ±20 | 100.0 | 130.0 | Active** | |||||
| SJ65R130 | SJ | TO-220 | N | NO | 650 | 25 | 4 | ±20 | 100.0 | 130.0 | Active** | |||||
| SJF65R095 | SJ | TO-220F | N | NO | 650 | 30 | 4 | ±20 | 75.0 | 95.0 | Active** | |||||
| SJ65R095 | SJ | TO-220 | N | NO | 650 | 30 | 4 | ±20 | 75.0 | 95.0 | Active** | |||||
| SJJ65R095 | SJ | TO-263 | N | NO | 650 | 30 | 4 | ±20 | 75.0 | 95.0 | Active** | |||||
| SJT65R095 | SJ | TO-247 | N | NO | 650 | 30 | 4 | ±20 | 75.0 | 95.0 | Active** | |||||
| SJT65R095S | SJ | TO-247 | N | NO | 650 | 30 | 4 | ±20 | 75.0 | 95.0 | Active** | |||||
