电子烟是一种模仿卷烟的电子产品，其原理是通过加热将电子烟油雾化的过程，而雾化是通过电热丝瞬间大电流大功率来实现。
电子烟由功率大小分为小烟和大烟两种。小烟功率一般20W以下，发热量100-200度之间；大烟功率一般20W以上，发热量200-500度之间。

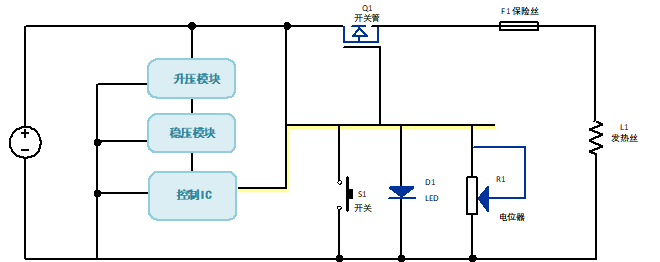

小烟应用拓扑：
| Product Name | Technology | Package | Configuration | ESD | VDS_Max (V) | ID_Max(A) | VGS(th) (V) | VGS_Max(V) | RDSON(mΩ)@VGS=10V | RDSON(mΩ)@VGS=4.5V | RDSON(mΩ)@VGS=2.5V | Status | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | Max | Typ | Max | Typ | Max | ||||||||||
| SJV12P150 | Trench | DFN2020-6L | P | NO | -12 | -11.5 | -0.7 | ±12 | 13.2 | 17.2 | 19.6 | 26.0 | Active | ||
| SJV12P130 | Trench | DFN2020-6L | P | NO | -12 | -18 | -0.7 | ±12 | 9.0 | 12.0 | 12.0 | 17.0 | Active | ||
| SJV12P065 | Trench | DFN2020-6L | P | NO | -12 | -20 | -0.7 | ±12 | 6.5 | 8.5 | 8.5 | 12.0 | Active** | ||
| SJM12P028 | Trench | PDFN3X3-8L | P | NO | -12 | -80 | -0.7 | ±12 | 2.8 | 3.6 | 3.5 | 5.0 | Active** | ||
| SJH20P020 | Trench | PDFN5X6-8L | P | NO | -20 | -138 | -0.7 | ±12 | 1.7 | 2.2 | 2.0 | 2.7 | 2.6 | 4.0 | Active* |

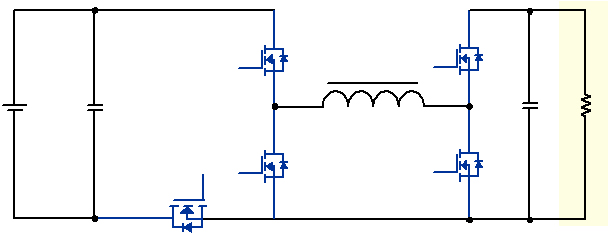

大烟应用拓扑：
| Product Name | Technology | Package | Configuration | ESD | VDS_Max (V) | ID_Max(A) | VGS(th) (V) | VGS_Max(V) | RDSON(mΩ)@VGS=10V | RDSON(mΩ)@VGS=4.5V | RDSON(mΩ)@VGS=2.5V | Status | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | Max | Typ | Max | Typ | Max | ||||||||||
| SJH015N03 | SGT | PDFN5X6-8L | N | NO | 30 | 120 | 1.6 | ±20 | 1.5 | 2.1 | 2.1 | 2.9 | Active** | ||
| SJM015N03 | SGT | PDFN3X3-8L | N | NO | 30 | 100 | 1.6 | ±20 | 1.5 | 2.1 | 2.1 | 2.9 | Active** | ||
| SJH005N03 | SGT | PDFN5X6-8L | N | NO | 30 | 300 | 1.6 | ±20 | 0.5 | 0.9 | 0.8 | 2.5 | Active** | ||
