无线充

无线充电技术是一种特殊的供电方式，它不需要电源线，依靠电磁波传播，然后将电磁波能量转化为电能，最终实现无线充电。目前市面上流行的无线充方案以磁感应为主，通过将直流逆变成交流经过线圈进行能量的传输。

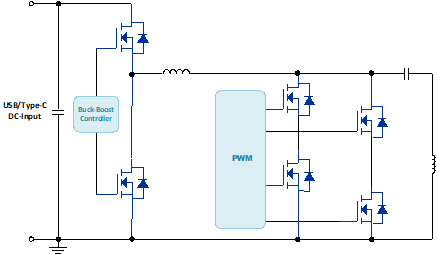

无线充的核心功能模块分为两部分，一部分是buck-boost升降压模块，主要是将USB或type-c的输入电压进行DC-DC升降压至充电协议所需电压；另一部分是全桥逆变电路模块，用于将直流逆变成交流，以实现能量传输。典型应用拓扑如下：


无锡商甲半导体提供30-60V全系列Trench/SGT MOSFET产品，可以匹配5V、9V、12V、20V等各功率电压平台，产品具有更低的导通内阻，更低的栅极电荷，选用小型化PDFN3X3-8L，PDFN5X6-8L等封装形式，满足无线充电路高频、大电流、小体积的应用需求。

具体推荐型号如下：

Product Name	Technology	Package	Configuration	ESD	V_{DS_Max} (V)	I_{D_Max}(A)	V_{GS(th) (V)}	V_{GS_Max}(V)	R_DSON(mΩ)@V_GS=10V		R_DSON(mΩ)@V_GS=4.5V		R_DSON(mΩ)@V_GS=2.5V		Status
Product Name	Technology	Package	Configuration	ESD	V_{DS_Max} (V)	I_{D_Max}(A)	V_{GS(th) (V)}	V_{GS_Max}(V)	Typ	Max	Typ	Max	Typ	Max	Status
SJM30N055	Trench	PDFN3X3-8L	N	NO	30	40	1.5	±20	6.0	8.0	8.0	11.0			Active
SJM30N050	Trench	PDFN3X3-8L	N	NO	30	60	1.6	±20	5.0	6.5	6.4	9.0			Active**
SJM30ND080	Trench	PDFN3X3-8L	N+N	NO	30	40	1.5	±20	7.5	10.0	11.0	16.0			Active*
SJM015N03	SGT	PDFN3X3-8L	N	NO	30	100	1.6	±20	1.5	2.1	2.1	2.9			Active**
SJM40N085	Trench	PDFN3X3-8L	N	NO	40	45	1.7	±20	8.5	11.0	11.0	16.0			Active**
SJM40N058	Trench	PDFN3X3-8L	N	NO	40	50	1.7	±20	5.8	7.5	7.5	11.0			Active*
SJH045ND04	SGT	PDFN5X6-8L	N+N	NO	40	40	1.6	±20	4.6	5.9	6.2	9.0			Active**
SJM045N04	SGT	PDFN3X3-8L	N	NO	40	55	1.6	±20	5.0	6.3	6.5	10.0			Active**
SJH023N04	SGT	PDFN5X6-8L	N	NO	40	100	1.6	±20	2.3	3.2	3.0	4.0			Active**
SJM100N06	SGT	PDFN3X3-8L	N	NO	60	20	1.6	±20	10.0	13.0	13.0	18.0			Active*
SJM100ND06	SGT	PDFN3X3-8L	N+N	NO	60	20	1.6	±20	10.0	13.0	13.0	18.0			Active*
SJM075N06	SGT	PDFN3X3-8L	N	NO	60	30	1.6	±20	7.5	9.5	9.5	12.0			Active**
SJM042N06	SGT	PDFN3X3-8L	N	NO	60	60	1.8	±20	4.8	6.0	7.0	10.0			Active*
SJH042ND06	SGT	PDFN5X6-8L	N+N	NO	60	60	1.8	±20	5.5	7.0	6.5	9.0			Active*
