1 前言

       vivo X300 Ultra 是 2026年3月发布的旗舰影像手机，为匹配专业拍摄需求，vivo 同步推出PHK2681 专业影像手柄套装，集成变焦、录像、一键拍摄、机身快充四大核心功能，是户外摄影、纪实拍摄的必备外设。

       整套手柄内置独立锂电、PD 快充电源管理系统、多通道负载开关电路，空间紧凑、大电流充放电频繁，对功率 MOS 管的载流能力、散热、短路防护、低损耗性能要求极高；整套电源方案核心功率开关器件由无锡商甲半导体全系列 MOSFET 支撑，成为手柄稳定供电、快充、电池保护的核心硬件底座。下面商甲半导体将通过详细的拆解为大家展示这款影像手柄的内部用料。

2、细节展示

vivo X300 Ultra专业影像手柄开箱

包装主体：黑色极简商务风，配套全套影像配件（影像保护壳、金属滤镜环、肩绳、装饰环、说明书），整机通过 CCC 认证。

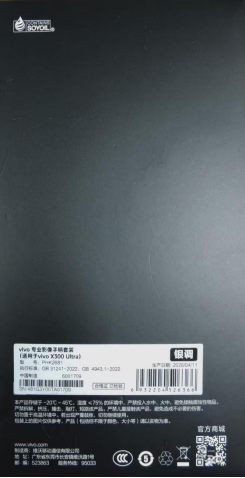

铭牌

参数型号：PHK2681

生产日期：2026/04/11

执行国标：GB31241-2022、GB4943.1-2022

中国制造

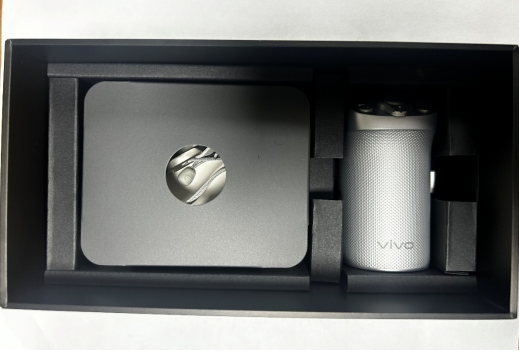

包装内所有配件放置在独立槽内收纳

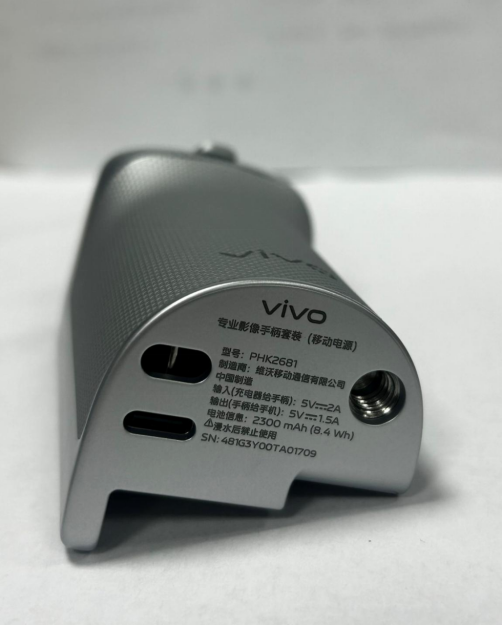

外壳印有产品参数与认证信息产品参数如下

型号：PHK2681

制造商：维沃移动通信有限公司

中国制造

输入（充电器给手柄）：5V 2A

输出（手柄给手机）：5V 1.5A

电池信息：2300mAh(8.4 Wh)

3 、拆解报告

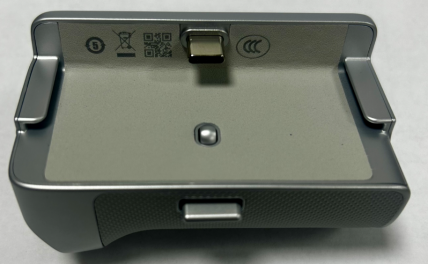

TYPE-C插头为整体结构，通过螺丝固定在壳体上。

一起看看内部的用料和设计。

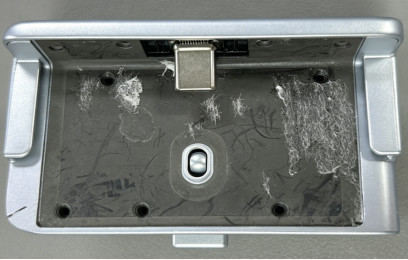

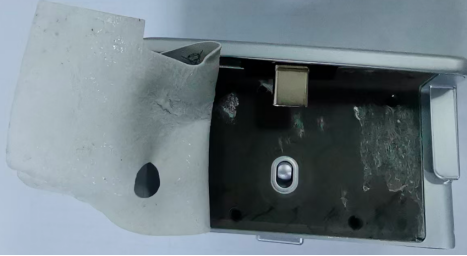

首先撕下手柄内部的超细纤维内衬，内衬通过双面胶粘贴。

拧下九颗盖板固定螺丝。

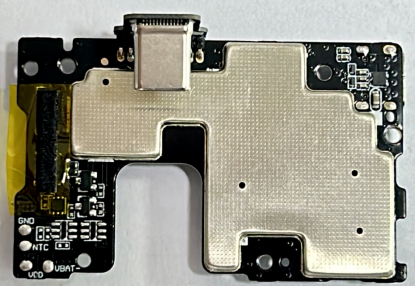

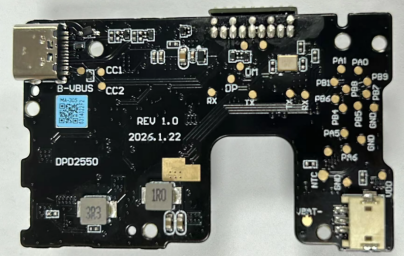

取下固定盖板，在盖板内部是按键机械结构，自定义拨轮以及锁定机构。下方是一块PCB，有金属屏蔽罩。

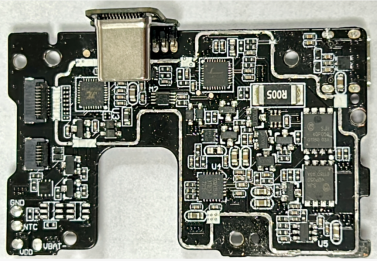

拆下PCB的屏蔽罩，在屏蔽罩内部是协议芯片，VBUS开关管和电源管理芯片。

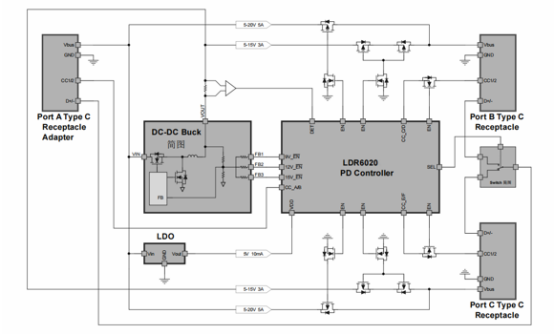

 Buck电路示例

核心部件：

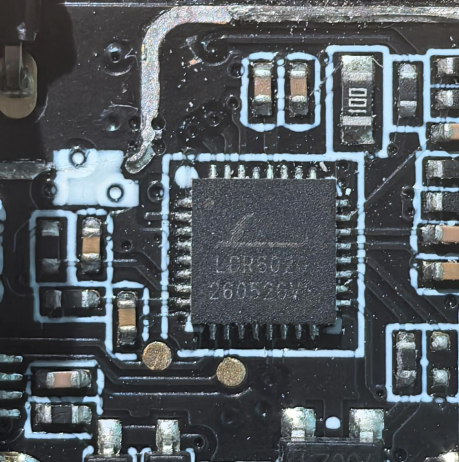

USB PD3.1 SOC 控制芯片‌来自‌乐得瑞科技

 •型号为LDR6020

 •封装QFN-32

 •内置16位RISC MCU，支持3路独立 Type-C 功率管控、240W EPR 快充。兼容PD/QC/SCP/FCP全快充协议，动态功率分配，负责手柄与手机之间快充协商

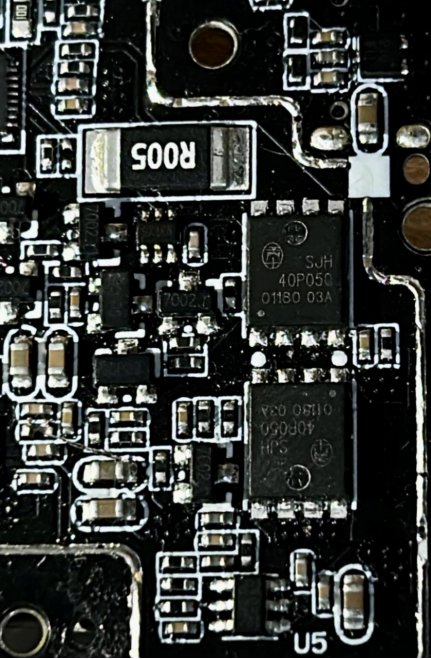

MOS管来自商甲半导体

•型号SJH40P050×2颗

•封装PDFN5x6  P-Channel MOSFET

•耐压-40V，导阻4.3mΩ，具有低导通电阻、高可靠性，能够承受较大的电流和电压，并且具有良好的抗干扰能力。

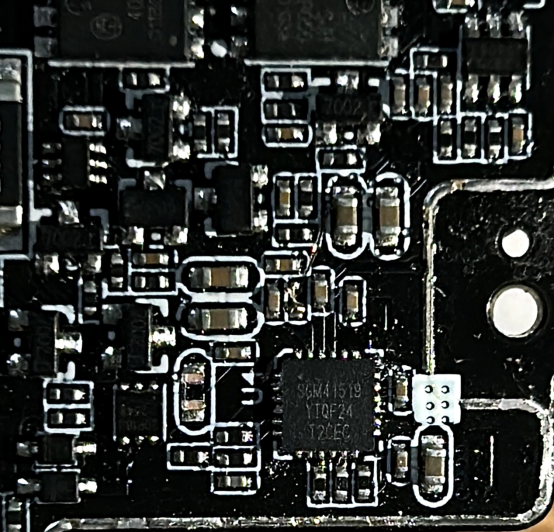

锂电充放电芯片来自圣邦微

•型号为SGM415193A

•封装TQFN-4×4-24L

•高压单节锂电管理芯片，支持 3.9V~13.5V 宽压输入、Boost 升压输出，实现手柄内置电池自充、对外升压快充两大功能。

核心功率器件：无锡商甲半导体 MOS 管方案

      整套 PHK2681 影像手柄所有功率开关、负载控制、电池保护 MOS 均采用无锡商甲半导体原厂器件，分三大规格分工协作，覆盖大功率快充主回路、中功率辅助开关、小信号控制电路三大场景，完整匹配便携摄影手柄电源系统全部需求。

4 、VBUS MOS 管在PD 快充中的优势

1.低导通电阻

       MOS 管具有较低的导通电阻，这使得在充电过程中能量损失较小。低导通电阻能够减少电流在传输过程中的损耗，提高充电效率。例如，在 PD 快充系统中，当充电电流较大时，MOS 管的导通电阻较小，能够有效地降低能量损耗。

2.快速响应

        MOS 管能够快速响应充电需求的变化。在 PD 快充系统中，充电设备需要快速调整充电电流和电压。MOS 管可以迅速地响应控制信号，及时调整 VBUS 的电流和电压。这种快速响应能力使得 PD 快充系统能够适应不同的充电环境，提高充电效率。

3.高可靠性

       MOS 管具有较高的可靠性。在PD快充系统中，充电设备需要长时间稳定地运行。MOS 管能够承受较大的电流和电压，并且具有良好的抗干扰能力。例如，在充电过程中，MOS 管能够稳定地工作，不会出现因电压波动或电流变化而导致的故障。

商甲产品核心优势：

·超低 Rds (on) 导通电阻，大电流下导通损耗极低，狭小手柄内部温升控制优秀，长时间拍摄快充不发烫。

·PDFN5x6 底部大面积散热焊盘，热阻小，适配紧凑设备，无需外置散热片。

·优秀的抗雪崩能力、抗短路冲击，户外拍摄颠簸、线材接触不良产生电压尖峰时，器件不易击穿，大幅提升整机耐用性。

·-40V 耐压预留充足安全裕量，规避过压损坏风险。

·体积小巧适配高密度PCB，阈值电压适配低压锂电系统，开关速度快，静态漏电流极低，待机功耗控制优异。

·ESD 防护性能强，低栅极电荷，驱动损耗小，保证按键、变焦操作响应灵敏无延迟。

5 整机方案总结

    1.vivo PHK2681 专业影像手柄作为高端摄影外设，集成PD 快充、内置锂电、多路电控负载，电源系统存在瞬时大电流、频繁开关、空间受限、户外复杂工况四大设计难点。

    2.方案通过乐得瑞快充 SOC + 圣邦微锂电管理芯片构建电源控制逻辑，无锡商甲半导体全系列 MOSFET 作为功率执行核心，分别承担快充主功率开关、多路供电切换、逻辑信号隔离三大关键功能。

    3.商甲SJH40P050大功率P沟道MOS凭借超大载流、低发热、高耐压冲击耐受能力，解决了便携手柄大功率快充的散热与安全痛点；搭配30P09、2N7002 完成全电路负载管控，整套功率器件方案兼顾高效率、小型化、高可靠性，是高端手机影像外设电源管理的成熟国产化配套方案，同样可复用至充电宝、摄影补光灯、园林工具锂电控制器、电动工具驱动等低压大电流便携设备。
